Ce qu’il faut lire en priorité
- Installation électrique : Le tableau électrique est le cœur de la sécurité et de la distribution d’énergie dans votre logement.
- Normes électriques : La norme NF C15-100 impose une séparation des circuits et l’usage d’un interrupteur différentiel de type A en cuisine.
- Disjoncteur : Choisir les bons modules (différentiels, magnétothermiques) garantit la protection contre les surcharges et les électrocutions.
- Tableaux électriques encastrés : En rénovation ou construction, l’option encastrée offre une intégration discrète et esthétique dans l’intérieur.
- Modules électriques : Le dimensionnement du tableau dépend de la surface et des besoins, avec des configurations évolutives selon la taille du logement.
Je me souviens du tableau électrique de mes parents : une vieille boîte en métal, accrochée au mur du garage, avec ses fusibles en porcelaine qu’il fallait remplacer à la lueur d’une bougie lors des orages d’été. On riait, mais c’était aussi un peu angoissant. Aujourd’hui, nos maisons sont devenues des écosystèmes électriques complexes, peuplés d’appareils connectés, de systèmes de chauffage intelligents, de bornes de recharge. La sécurité électrique n’est plus une affaire de bricolage maison – c’est le socle invisible de notre confort moderne.
Les piliers d’une installation électrique protectrice

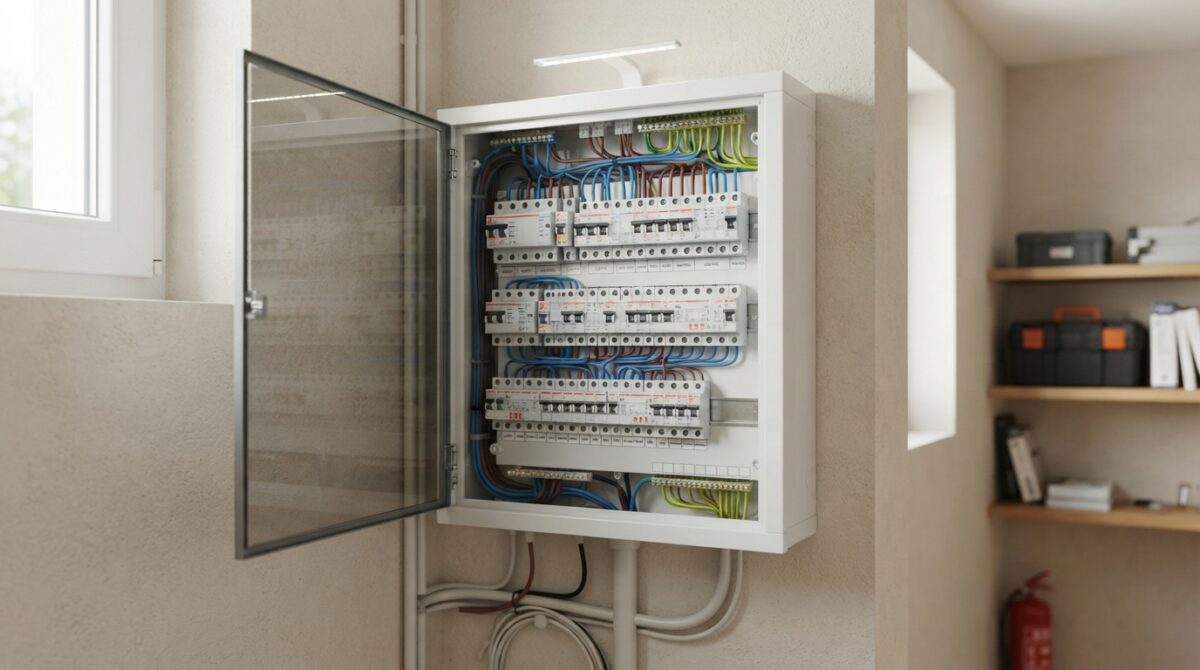

Derrière le mur blanc de votre entrée se cache un cerveau : le tableau électrique. Il distribue l’énergie dans chaque pièce, protège vos circuits contre les surcharges et surtout, vous protège, vous et votre famille, des risques d’électrocution ou d’incendie. C’est lui qui coupe automatiquement le courant en cas de fuite, de court-circuit ou de surintensité. Autrement dit, ce n’est pas un simple coffret rempli de disjoncteurs – c’est un système de sauvegarde actif, qui fonctionne en silence, jour après jour.
Pour garantir la conformité de votre installation, le choix d’un tableau électrique adapté aux dimensions de votre logement reste l’étape primordiale. Un studio de 30 m² n’a pas les mêmes besoins qu’une maison de 120 m² avec piscine et garage électrique. L’idéal ? Prévoir de la modularité, pour anticiper une future extension, l’ajout d’un chauffe-eau thermodynamique ou d’une borne de recharge. La norme NF C15-100, en vigueur depuis plusieurs années, impose d’ailleurs une séparation claire des circuits : éclairage, prises, cuisine, salle de bains… Chaque zone a son propre disjoncteur, pour une sécurité maximale.
Zoom sur la norme NF C15-100
Cette norme n’est pas une simple recommandation : elle est obligatoire pour toute installation neuve ou rénovée. Elle impose notamment l’installation d’un interrupteur différentiel de type A dans les circuits où des équipements électroniques sont présents, comme les plaques de cuisson à induction ou les ballons d’eau chaude. Pourquoi ? Parce qu’il détecte les courants de fuite continus, que le type AC classique ne capte pas. En clair, le type A offre une protection renforcée, indispensable dans une cuisine moderne. Le type AC, lui, reste parfaitement adapté aux circuits d’éclairage ou aux prises classiques.
L’équipement indispensable pour sécuriser vos circuits
Disjoncteurs et modules de protection
Le tableau, c’est une architecture bien pensée. Chaque composant a un rôle précis, comme les pièces d’un puzzle électrique. Voici les éléments clés qu’il faut connaître :
- 🔋 Interrupteurs différentiels : ils surveillent les fuites de courant. En cas de problème, ils coupent l’alimentation en moins de 30 millisecondes.
- ⚡ Disjoncteurs magnétothermiques : ils protègent les câbles contre les surcharges (effet thermique) et les courts-circuits (effet magnétique).
- ⏚ Borniers de terre : essentiels pour évacuer les courants de fuite en toute sécurité.
- 🔌 Peignes d’alimentation : ils distribuent le courant entre plusieurs disjoncteurs sans encombrer l’espace.
- 🧩 Obturateurs : ils bouchent les emplacements vides pour éviter tout contact accidentel avec les parties sous tension.
Chaque module a une taille standardisée (1 module = 18 mm). Un petit studio peut se contenter d’un tableau de 1 à 2 rangées, soit une vingtaine de modules. Une maison familiale, en revanche, nécessite souvent 3 ou 4 rangées pour séparer les circuits et prévoir des extensions. Le gain ? Une maintenance plus simple, et une intervention ciblée en cas de panne.
Choisir le modèle adapté à la configuration de votre intérieur
Montage en saillie ou encastré ?
Le choix du type de pose impacte à la fois l’esthétique et la praticité. En rénovation lourde, on opte souvent pour un montage sur GTL (Gaine Technique de Logement), une solution classique, robuste, et facile d’accès. En construction neuve ou rénovation esthétique, le tableau encastré dans un mur porteur ou un bac spécifique offre une finition discrète, presque invisible. Il s’intègre parfaitement dans un intérieur design, surtout si le coffret est peint ou recouvert d’un panneau décoratif.
Solutions pour extérieurs et locaux techniques
Le garage, le jardin ou un local technique exigent des solutions spécifiques. Un tableau standard ne résisterait pas à l’humidité, aux variations de température ou aux projections. Heureusement, des coffrets étanches en polyester, acier ou inox existent, avec un indice de protection IP65 minimum. Ils sont conçus pour résister aux environnements agressifs, tout en restant accessibles pour les interventions. Idéal pour une pompe de piscine, un éclairage extérieur ou un atelier bien équipé.
Guide de sélection selon la surface de votre habitat
Dimensionnement et nombre de modules
Comment savoir combien de modules vous avez besoin ? Cela dépend du nombre de circuits prévus. En règle générale, comptez environ 12 à 18 modules pour une cuisine, 6 à 8 pour une salle de bains, 4 à 6 par chambre. Un coffret vide peut aller de 4 modules (pour une petite extension) à 72 modules (pour une installation complète). L’avantage des modèles vides ? Vous les configurez selon vos besoins. Mais attention : la pose doit être réalisée par un professionnel qualifié, surtout si vous touchez à l’alimentation générale.
Le choix du précâblé pour gagner du temps
Pour les chantiers pressés ou les installations standards, le tableau précâblé est une solution maline. Déjà monté, avec les disjoncteurs et peignes en place, il réduit considérablement le temps de pose. Souvent signé par des marques comme Schneider, Legrand ou ABB, il garantit une conformité totale à la norme NF C15-100. Et côté budget ? C’est souvent plus avantageux qu’un montage à la carte, surtout avec les remises sur quantité réservées aux pros. Un gain de temps, de fiabilité, et de sérénité.
Comparatif des configurations courantes
Pour vous y retrouver, voici un aperçu des configurations typiques selon la taille du logement :
| 🏠 Type de logement | 📏 Nombre de rangées conseillées | 🛡️ Types de disjoncteurs inclus | 💡 Usage recommandé |
|---|---|---|---|
| Studio (moins de 35 m²) | 1 rangée (12-18 modules) | Disjoncteur 30 mA type A + modules 16A/20A | Installation simple, idéale pour location ou première acquisition |
| T3 ou T4 (50-80 m²) | 2 à 3 rangées (24-48 modules) | Type A général + circuits séparés (cuisine, SDB, chauffage) | Confort optimal, évolutif pour ajouts futurs |
| Maison (100 m²+) | 3 à 4 rangées (48-72 modules) | Type A, différentiels séparés, disjoncteurs 25A/32A pour gros équipements | Installation complète, adaptée aux besoins élevés (borne, piscine, atelier) |
Les questions qui reviennent
Quelle est la différence entre un interrupteur différentiel de type A et type AC ?
L’interrupteur différentiel de type AC détecte les courants de fuite alternatifs, comme ceux provoqués par un fil dénudé. Le type A, plus performant, capte aussi les courants de fuite continus, émis par les équipements électroniques modernes (plaque induction, chargeur EV, etc.). Il est donc obligatoire dans les cuisines équipées d’appareils à composants électroniques.
Existe-t-il une solution pour un tableau situé en zone humide ?
Oui, des coffrets étanches avec indice de protection IP65 ou supérieur sont conçus pour les environnements humides ou extérieurs. Fabriqués en polyester, acier galvanisé ou inox, ils résistent à l’humidité, aux UV et aux chocs. Ils sont parfaits pour un garage, un local technique ou une installation en extérieur.
Je rénove ma première maison, comment savoir si mon tableau est trop vieux ?
Plusieurs signes ne trompent pas : présence de fusibles à broches, absence de disjoncteur général, câblage sans terre, ou encore un tableau rouillé ou surchauffé. Si votre installation date d’avant les années 90, une mise aux normes est fortement recommandée pour garantir votre sécurité.
Dois-je faire vérifier mon nouveau coffret par un organisme après la pose ?
Oui, après toute installation neuve ou rénovation importante, le passage du Consuel est obligatoire. Cet organisme indépendant vérifie la conformité de votre installation à la norme NF C15-100. Sans son attestation, vous risquez des refus d’assurance ou de raccordement au réseau.
